清華美院工業設計系交通工具專業SUV課程實案（1）
資料提供：王中、宮浩清、侯利業、戴 曄
模型制作階段是比較重要的階段，而且是一個再次深入設計，可以發現草圖階段沒有發現的問題
準備材料和工具

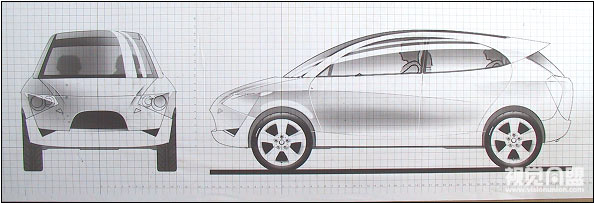

打印1：4平面圖（四視圖）
輸出二份帶有網格的圖紙，一份將做模板用，一份做掛圖用。
刮刀和刮片
油泥、苯板和三合板、夾心板、方木、或泡沫板、乳膠、噴膠等。

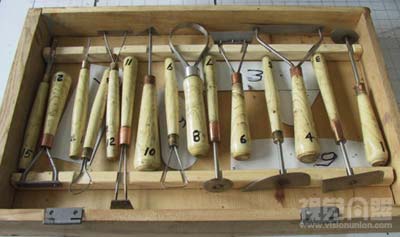

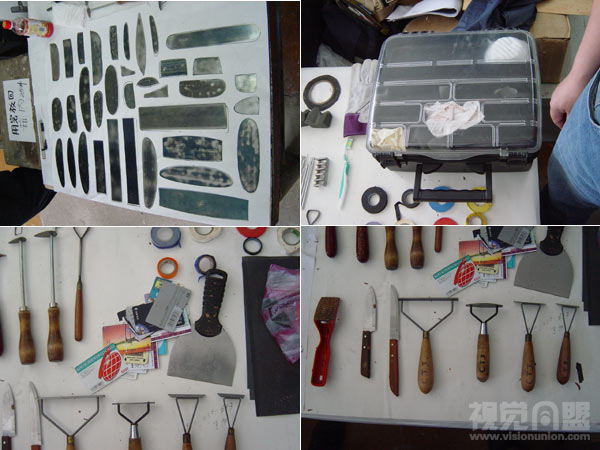

陳老師的特制工具箱，自制刮片、手套、膠條甚至還有各種硬度的磁卡
制作模板

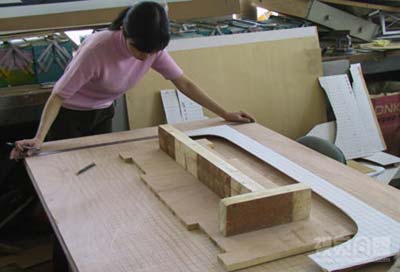

將以打出的平面圖放在木夾板上，用鋸字機或曲線鋸鋸出車形輪廓。（注意：在鋸時鋸路離線要有1-2毫米的余地，以防多鋸。）在釘立腳時要借用角尺，保證模板站立時垂直且穩定。（工作臺表面帶有尺寸格）

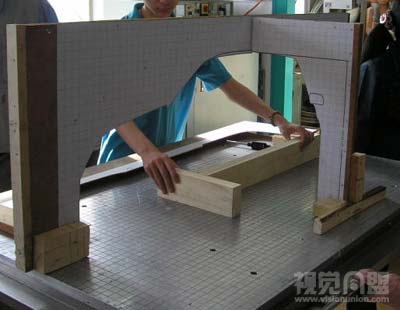

（注意外部用木條固定）
制作內胎和地板
將夾心板鋸出略小于汽車平面圖的長方形板，再根據車輪、輪距、軸距的數據鋸出四個車輪的相應凹形。在其背面釘上“T”形或“工”形的支架。
支架高度即是底板底面至臺面的高度，也是汽車離地間隙的高度。前輪軸距中心為汽車坐標原點，底板及支架的縱向中線與臺面的中線要對準、吻合。在板面上均勻釘上鐵釘，尖端釘穿朝上。

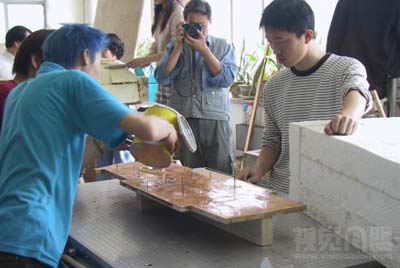

先將泡沫板或苯板用建筑膠粘合成稍大于車模體積的長方體，再將底板面涂上膠液，將方體與底板粘合好。
用鋸鋸出車的簡略形體
用模板檢測內胎的大小，內胎到模板的間距（即抹油泥的厚度），在教學中一般留出2～3厘米。

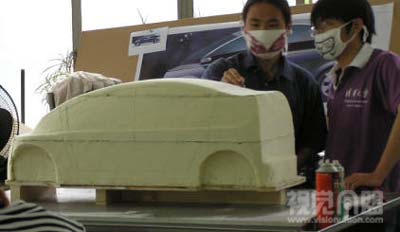

切削打磨出基本形，在此過程中要帶上口罩以防粉末對人的危害。

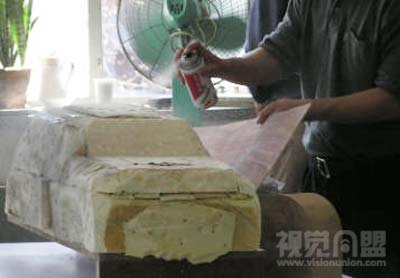

噴漆，以凝固內胎表面的粉末。在噴漆之前要將苯板內胎表面用刀挖出很多均勻的小窩，以便油泥粘附的更牢。噴漆時，用一夾板遮擋，充分利用噴漆并保護自身。
已噴完膠的苯板內胎和泡沫板內胎。
加熱油泥：用瓷盆等容器盛裝油泥，放入烤箱中加熱到60℃即可達到變軟的要求。（注意時間以免烤壞而浪費，尤其慎用電爐子）
抹的方法是“推”和“勾”。推時用掌部的大拇指球向前推。
勾時食指呈彎曲狀，用其內側面向回勾拉。要擠出油泥與內胎之間的空氣。
第一遍油泥敷抹完后當再敷時，先用三個方向的模板放在適當?shù)奈恢茫^察出尚需油泥的厚度并用泥沿板緣確定其到位的高度。
這是根據模板確定的油泥厚度標志

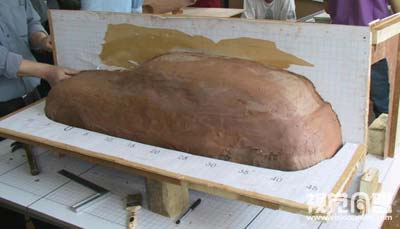

在敷油泥塑造的過程中，還需多次用模板檢測油泥多少，油泥的厚度應略大于模板所給的厚度。
每天做完離開時應用布、薄膜等覆蓋油泥車模，以防染塵。
初刮與審視、調整

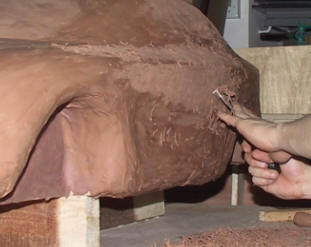

初刮時用一邊帶齒的刮刀刮出大面，刮時刮刀前后兩次的運動方向應呈十字交叉狀，以保持該面的平整。
用帶齒的刮刀刮時一只手持刮刀，一只手按壓控制力量。
刮面。

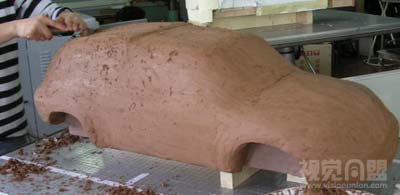

在初刮的過程中，需多次用不同的模板進行檢測，多余的部分刮掉，尚欠的部分和刮過的部分再用油泥補上。
膠帶幫助確定形體轉折的具體位置。
初刮完成后并不能急著進行精刮，而需要對原來在二維上設計的方案轉化成三維實體后進行審視、改進、批判和調整，使設計方案更合理、合意，具體細節處理更明晰，總體逐步趨于完善。

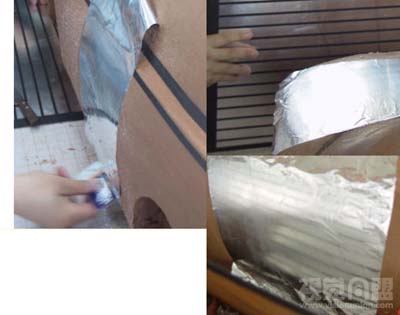

陳老師演示制作用于檢查車面是否平滑的反光板（戲稱照妖鏡）。選一適當三夾板平貼鋁泊紙，再用黑色膠帶制作“斑馬線”。
檢查方法：⒈先向要檢查的面噴灑清水。⒉帖上鋁泊紙，用厚卡片刮貼，貼平貼實。⒊將反光板面放置成與該面呈平行狀態。⒋觀察車體鋁泊上的影象“斑馬線”是否平行均勻即可判斷該面是否平整。
