接上:清華美院工業設計系交通工具專業SUV課程實案(3)
油泥階段資料提供:王中、宮浩清、侯利業、戴 曄
油泥階段需要注意的一些問題和特殊工具使用:

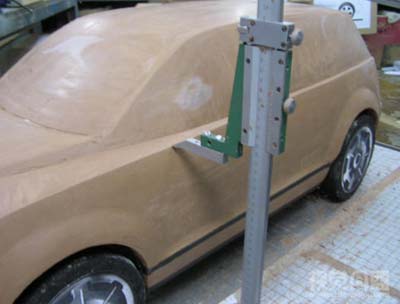

可以用高度規測量并修改車側身下部的造型。

借用輪模和圓規準確劃出輪罩的形,并進行刮削調整。

做造型:前臉進行深入設計,并將刮片作尺,用刮刀刮削散熱器格柵的造型。

做對稱時利用高度規測車左半部分各個轉折點,再確定右半部對稱點位置,做出對稱型。在測量時,要認準并記住高度規底座上的標記與臺面上的網格線交點,并找到對稱的該點。


油泥較薄,后期出現的裂紋效果或“露骨”

當出現“露骨”或裂紋時,用刀將其周圍油泥較薄的部分都削掉,再補上油泥。

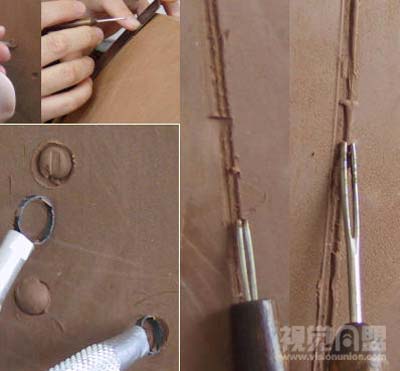

演示Y形和O形刮刀的用途、用法

用刮片刮平刮光表面時,要控制好方向、速度、力度、距離,有時刮的很薄,這片刮下的泥片似紙薄,且厚薄均勻。

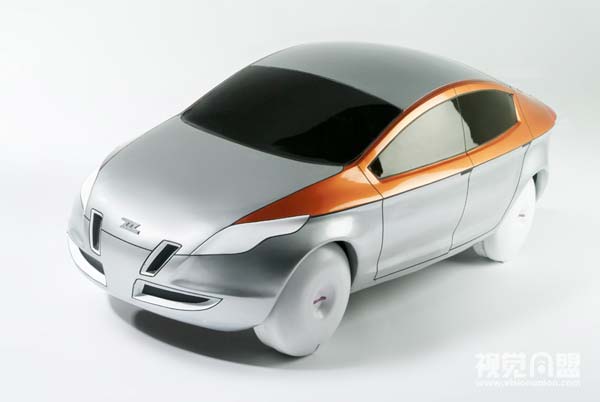

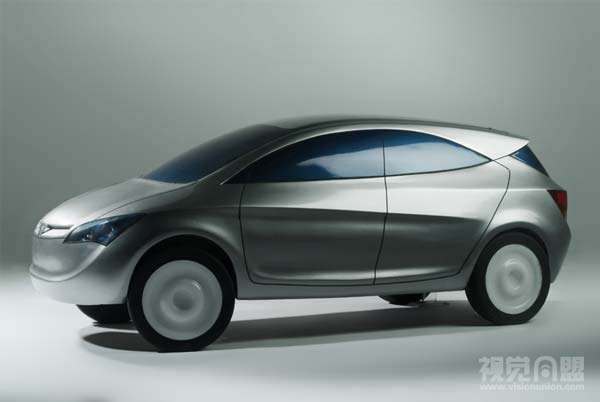

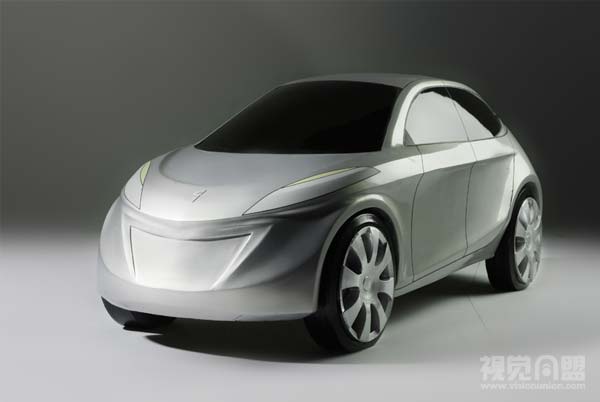

最后成果:


玻璃鋼打磨和噴漆
油泥模型結束后就開始翻玻璃鋼了,翻玻璃鋼比較專業,最好請有經驗的的專業師傅幫忙,玻璃鋼翻好久后可以打磨了,玻璃鋼修整起來就要費很多功夫。其實油泥模型做完以后,專業人士就已經可以拿它來評價形態了。但是我們這次作業最終還要參加展覽,為了追求更好的展示效果,才有了后來的玻璃鋼模型。當做好的油泥模型被翻制成玻璃鋼模型后,原來的油泥模型就被破壞了,并且,玻璃鋼模型在翻制的過程中損失了很多細節,這是由于翻制技術的限制造成的,因此后來我們又花了不少時間來處理模型的表面質量,使它看上去象原來的油泥模型那樣光順和棱角分明。

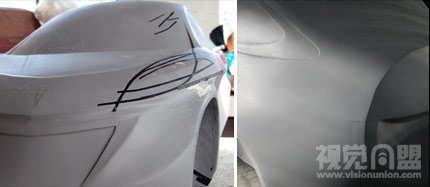

 玻璃鋼模型階段:膩子修補――前后燈形狀的推敲

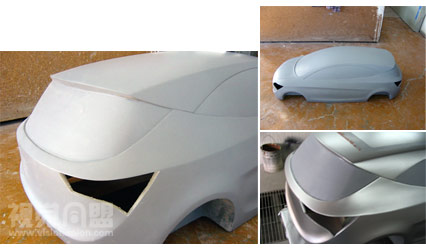

有不平處可以抹膩子(原子灰)找平

涂裝
噴漆是最后很關鍵的一步,要十分小心,找一家可以噴漆的修車房,談好價格就把模型帶過去。一般1比4的模型最少得用兩天時間,跟噴漆師傅溝通哪里需要噴什么顏色,商議噴漆流程這樣就做到心里有底。師傅會先要繼續用膩子給模型找平,一般師傅的手頭功夫很厲害,不會費太多時間,當然模型也要精細到一定程度才行。找平后噴底漆,會發現一下瑕疵,繼續找平。整個過程最好在現場盯著,以免出現差錯,而且也很容易出錯的包括調漆。這時候可以調油漆顏色了,帶著色標去,如果能電腦調最好,不能得話就要肉眼看。最后正式噴漆,對于不通顏色區域,比如兩個區域就要噴兩次,不噴漆的地方用低黏度膠帶貼好。噴完第一次如烘干房徹底干后再繼續噴。


噴好漆之后就是整體組裝階段:
包括車燈、車輪、后視鏡等部件的制作就不一一詳細說明,車燈可以用有機玻璃做,車輪可以用abs塑料板,也可以用木材找專業車床代加工,也可以打印出輪轂表面圖形貼上。



|
