在本篇教程中，我將講述如何使用 DeepUV 來輕松展開 UV 貼圖。
OVERLAPS：Overlap 意為 UV 表面互相疊加在一起。通常我們不希望出現 overlap 的情況，這樣可以對每個 UV 表面分別繪制相應的紋理。
STRETCHES：當 UV 貼圖的比例與實際模型不符時，會產生紋理貼圖的拉伸。最好的檢查方式就是先添加一個棋盤格紋理，如果模型表面的棋盤格為正方形，那么就沒有發生拉伸。
SEAMS：在展開UV貼圖時，軟件程序會選擇從你3D模型的某個位置切開，從而平展成2D的表面。我們當然希望 seam（接縫）越少越好，這樣可以更容易繪制整體的紋理。

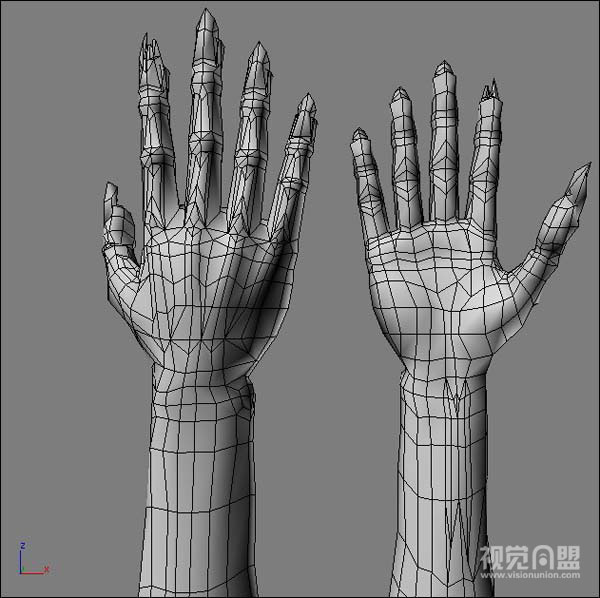

1.將模型導入 DeepUV
首先需要將模型導入 DeepUV。本來DeepUV可以通過插件關聯3D軟件（Max，Maya，Xsi，lightwave）來自動導入導出模型。但有時這個功能并不起作用，這時就需要你自己來導出模型。注意導出的模型最好的選擇為.obj格式。
2.開始

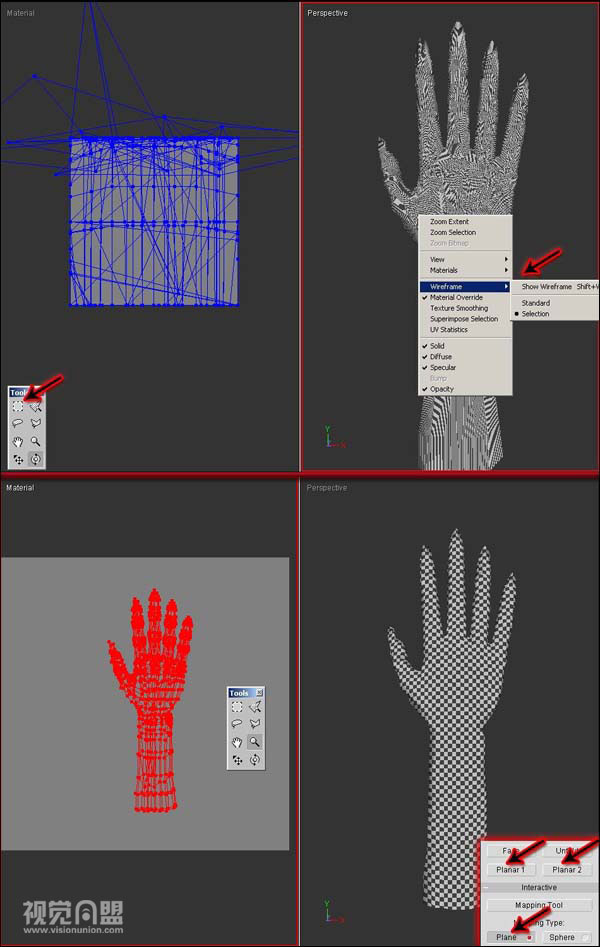

將模型導入 DUV 后，我們先來設置一些參數，以便后期觀察紋理的拉伸（stretch）：在右視圖中點擊右鍵，wireframe/取消"show wireframe"，選中"material override"，取消"texture smoothing"。
下面正式開始，為模型應用一個平面貼圖：點擊“select/all”，然后點擊“plannar 1”或“plannar 2”，它們都可以自動映射平面貼圖。如果你想自己做，打開“Interactive”面板，使用 interactive plane。
3.去掉重疊和接縫
如果使用 plannar mapping 平面貼圖自動影射，你會得到大量的UV overlaps 重疊，為了去除這些重疊，需要用到 DUV 更強大的工具“Lift”。Lift 會翻轉所有背面的 UV（即重疊在下面的），并放置在原UV的右邊。
接下來使用選擇工具，選擇下圖粉色標注的共享點，然后點擊“join”，使它們連接到一起，在中間形成一個拉伸比較大區域。
4.最終調整
因為模型不會所有面都正對著一個平面，所以肯定會產生一定的拉伸。在這里 DUV 又給我們提供了一個強大的工具“Relax”，點擊它，你就會發現所有的棋盤格都基本變成了正方形，拉伸幾乎消失了。
也許你還會剩下很小一點接縫、拉伸或重疊的問題，沒關系，只要花5分鐘手動調整一下就好了。
5.UV snapshot 和貼圖
終于可以貼圖了，但你還需要一個UV網格的快照作為繪制紋理時的位置參考（最好使用黑色背景，白色線框），然后把它放置到 Photoshop 的最上層，使用 Screen 混合模式。對于 Max 用戶，可以使用免費的 TEXPORTER 插件來輕松得到UV快照。
對于復雜的模型，你先需先將其分成若干部分，然后再使用上面講述的技巧就可以了。
|
